JM系列電控慢速卷揚機JM型電控慢速（大噸位）卷揚機
時間：2024-01-24來源：慢速卷揚機廠家瀏覽次數：1
卷揚機介紹
JM型電控慢速卷揚機為齒輪減速機傳動卷揚機。型號有：JM1、JM1.6、JM2、JM3.2、JM3.2B、JM5、JM5B、JM5C、JM5D、JM5E、JM6、JM8、JM8B型，產品廣泛用于起重、路橋、安裝等行業，主要用于卷揚、拉卸、拖拽重物。如各種大中型鹼、鋼結構及機械設備的安裝和拆卸。適用于建筑安裝公司、礦區、工廠的土木建筑及安裝工程。
JM型電控慢速大噸位卷揚機型號有：JM10、JM10B、JM12.5、JM13.5、JM16、JM20、JM25、JM32、JM50、JM65型，本系列卷揚機主要用于各種大型、特大型、鋼結構及機械設備的安裝和拆卸。其結構特點是鋼絲繩排列有序、起吊安全可靠。適用于各種橋梁、港口、碼頭等路橋工程及大型廠礦工程設備安裝。
卷揚機說明
產品名稱：電控慢速（大噸位）卷揚機
別名別稱：鉸車
型號規格：JM
所屬類別：電動卷揚機
產品產地：河南新鄉
非標定制：承接非標制造
動力形式：三相交流380V-50Hz
是否現貨：定制生產
生產周期：15~30天
包裝形式：無/包裝另計
供貨范圍：全國
送達方式：自提/代辦貨運
是否安裝：另計費用
售后方式：一年保修

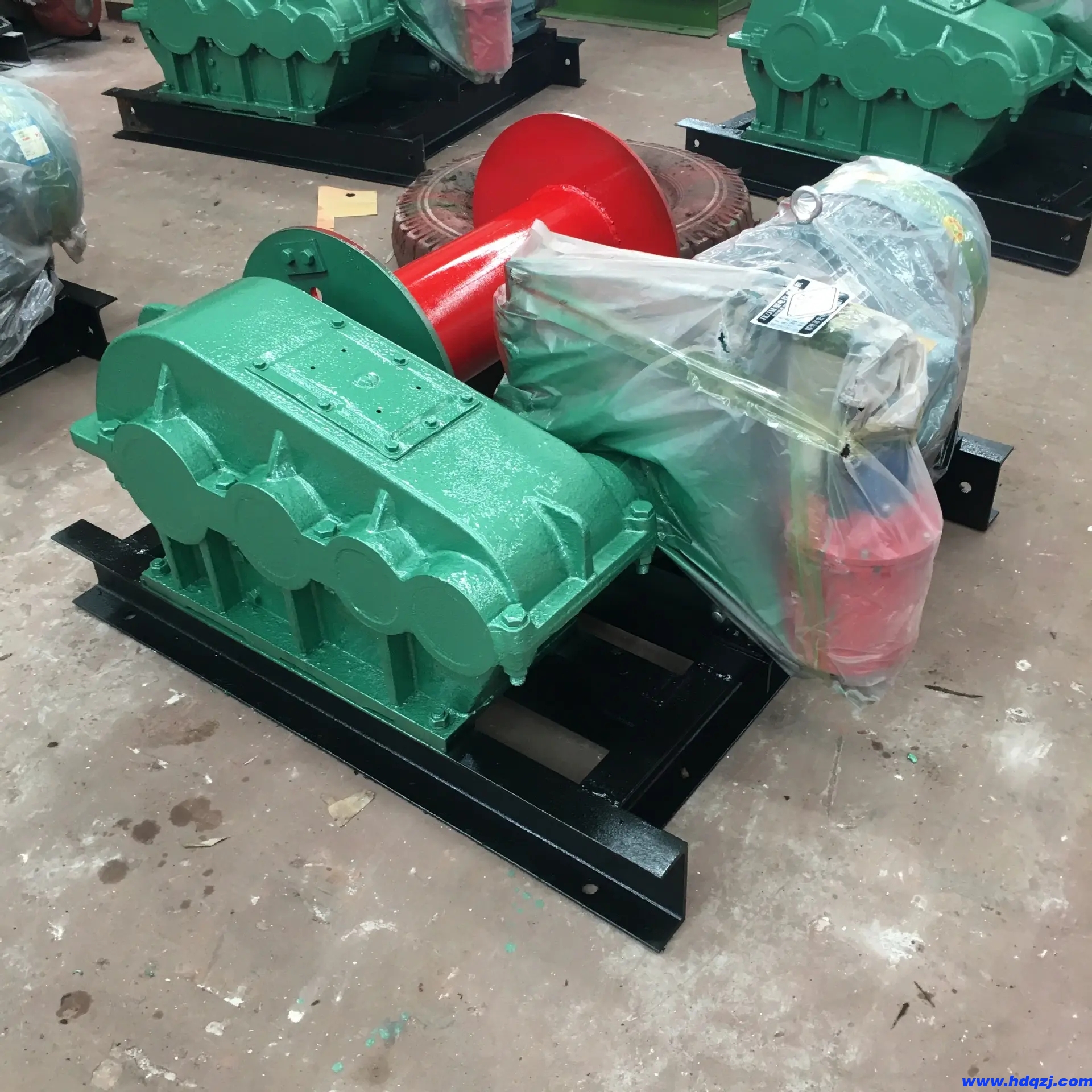

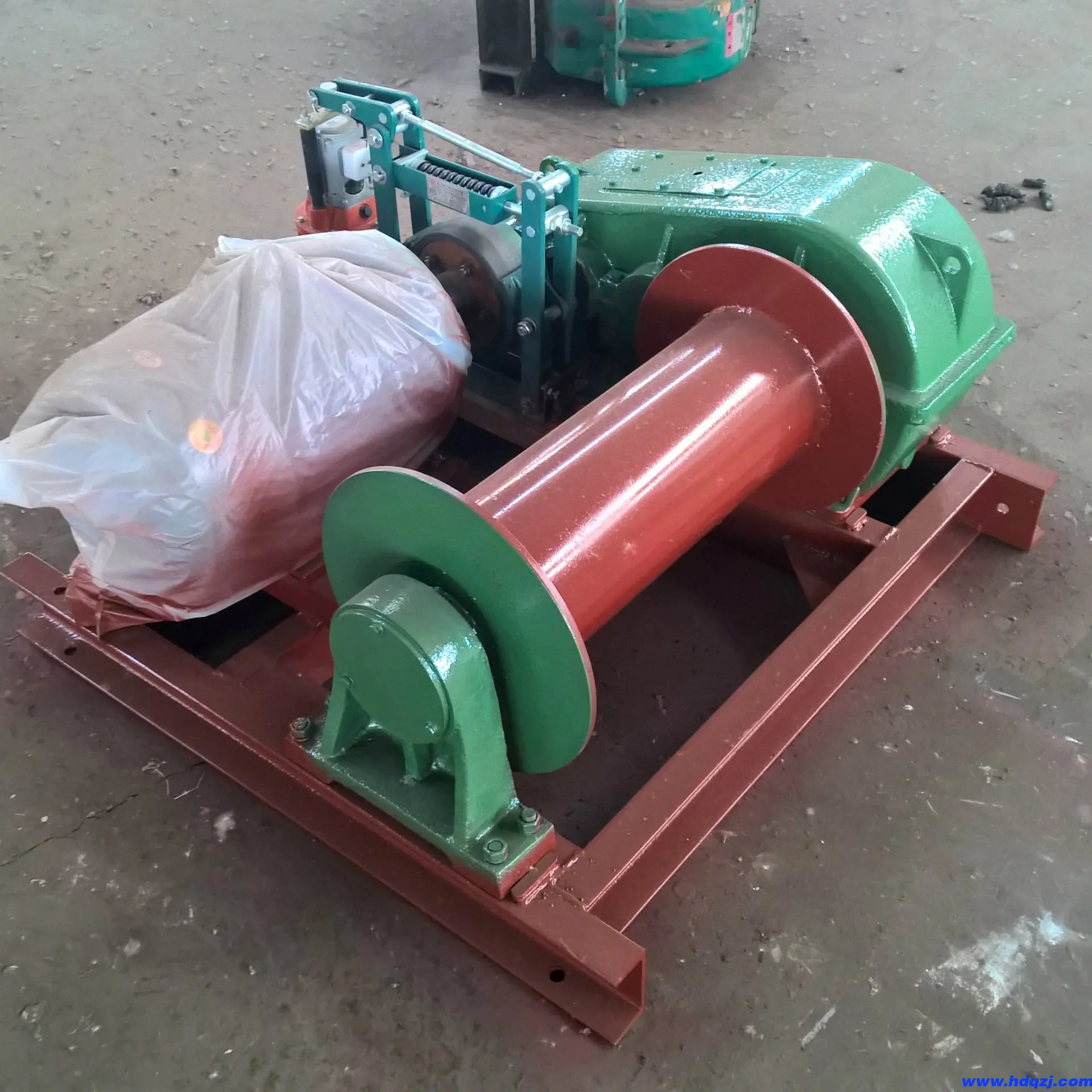

卷揚機圖片
卷揚機參數
JM型電控慢速卷揚機技術參數表（JM1-JM8型）
| 基礎參數 型號 | 額定拉力 (KN) | 額定速度 （m/min） | 容繩量 (w) | 鋼絲繩直徑 （mm） | 電機型號 | 電機功率 (KW) | 外形尺寸 (mm) | 整機質量 (kg) | 型式 |
| JM1 | 10 | 15 | 100 | Φ9.3 | Y112M-6 | 3 | 620x701x417 | 270 | |
| JM1.6 | 16 | 16 | 150 | Φ12.5 | Y132M2-6 | 5.5 | 945x996x570 | 500 | |
| JM2 | 20 | 16 | 150 | Φ13 | Y160M-6 | 7.5 | 945x996x570 | 550 | |
| JM3.2 | 32 | 9.5 | 150 | Φ15.5 | YZR160M2-6 | 7.5 | 1430x1160x910 | 1100 | 開式齒 |
| JM3.2B | 32 | 12 | 195 | Φ15.5 | YZR160M2-6 | 7.5 | 1082x1014x0 | 536 | 四軸 |
| JM5 | 50 | 10 | 270 | Φ21.5 | YZR160L-6 | 11 | 1235x1230x805 | 1560 | 四軸 |
| JM5B | 50 | 9.5 | 200 | Φ21.5 | YZR160L-6 | 11 | 1620x1260x945 | 1800 | 開式齒 |
| JM5C | 50 | 9.5 | 250 | Φ21.5 | YZR160L-6 | 11 | 1235x1230x805 | 1800 | 四軸 |
| JM5D | 50 | 15 | 250 | Φ21.5 | YZR180L-6 | 15 | 1235x1230x805 | 1850 | 四軸 |
| JM5E | 50 | 20 | 250 | Φ21.5 | YZR200L-6 | 22 | 1235x1230x805 | 2000 | 四軸 |
| JM6 | 60 | 9.5 | 270 | Φ24 | YZR180L-6 | 15 | 1235x1509x805 | 1800 | 四軸 |
| JM8 | 80 | 8 | 250 | Φ26 | YZR180L-6 | 15 | 2090x1475x956 | 2900 | 開式齒 |
| JM8B | 80 | 9.5 | 350 | Φ26 | YZR180L-6 | 15 | 1075x1598x985 | 2650 | 四軸 |
JM型電控慢速大噸位卷揚機技術參數表（JM10-JM65型）
| 基礎參數 型號 | 額定拉力 (KN) | 額定速度 (m/min) | 容繩量 (m) | 鋼絲繩直徑 （mm） | 電機型號 | 電機功率 (KW) | 外形尺寸 (mm) | 整機質量 (kg) |
| JM10 | 100 | 8 | 170 | Φ30 | YZR200L-6 | 22 | 2090x1475x956 | 3000 |
| JM10B | 100 | 9.5 | 250 | Φ30 | YZR200L-6 | 22 | 1705x1598x985 | 3500 |
| JM12.5 | 125 | 8 | 300 | Φ34 | YZR225M-6 | 30 | 2880x2200x1550 | 5000 |
| JM13.5 | 135 | 0-5 | 290 | Φ28 | YZP225S-8 | 22 | 2990x2363x1650 | 6500 |
| JM16 | 160 | 10 | 500 | Φ37 | YZR250M2-8 | 37 | 3750x2400x1850 | 8800 |
| JM20 | 200 | 10 | 600 | Φ43 | YZR280S-8 | 45 | 3950x2560x1950 | 9900 |
| JM25 | 250 | 9 | 700 | Φ48 | YZR280M-8 | 55 | 4350x2800x2030 | 13500 |
| JM32 | 320 | 9 | 700 | Φ56 | YZR315S-8 | 75 | 4500x2850x2100 | 14800 |
| JM50 | 500 | 9 | 800 | Φ65 | YZR315M-8 | 90 | 4930x3050x2250 | 19500 |
| JM65 | 650 | 10.5 | 3600 | Φ64 | LA8315-8AB | 160 | 5900x4680x3200 | 46000 |
卷揚機說明
卷揚機廠家并提供非標起重量、容繩量、起升/運行速度、控制方式等方面JM型電控慢速（大噸位）卷揚機的設計制造、安裝調試、大修改造、修理維修維保等服務，更多防爆、手控快速溜放、一字型、電控慢速、大噸位等國標/非標/專用卷揚機廠家品牌、技術參數、圖紙設計、施工方案、報價預算請咨詢客服。
-
