平衡吊是一種新型的物料吊運設備，它采用獨特的螺旋升降機構來升降重物，代替人力勞動來減輕勞動強度的機械設備。

平衡吊的應用范圍:

機床加工的上下零件、工序間的零部件裝配以及車站、碼頭、倉庫等各種場合的短距離、高頻率、密集性吊運作業。

平衡吊的操作功能:

平衡吊以其“平衡重力”使得運動平滑，操作省力、簡單而特別適應有頻繁搬運、裝配的崗位工序，可大大減輕勞動強度，提高工作效率。

平衡吊具有斷氣和誤操作保護功能。當主供氣源斷氣時，自鎖裝置工作使平衡吊不會突然墜落。

平衡吊使得裝配方便快捷，定位精確，物料在額定行程內處于三維空間懸浮狀態，物料上下左右旋轉可任意手動完成。

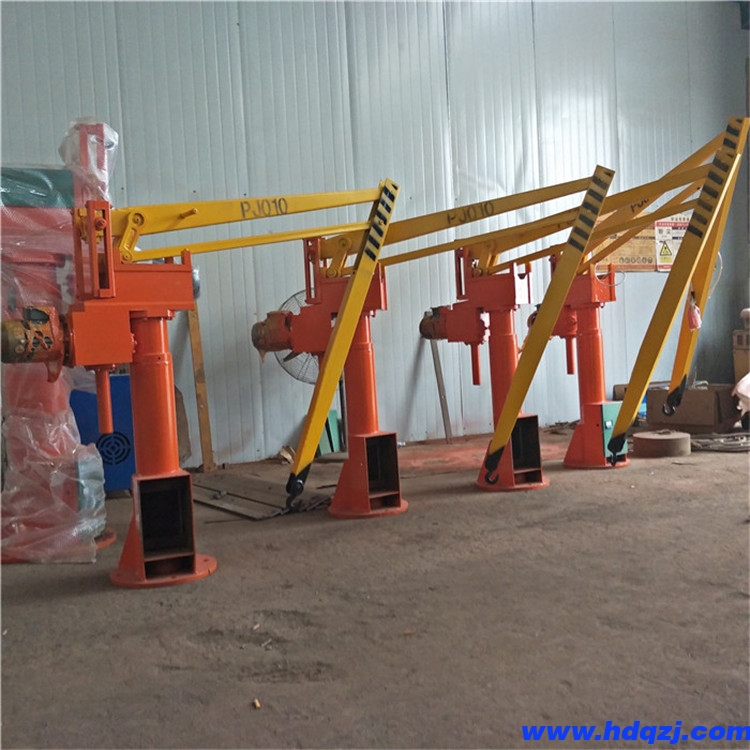

PJ型平衡吊組成:

由機身、平衡臂、傳動箱及電器控制箱組成的。

1、機身:

本部分由立柱、回轉座、立柱頭、臂座、水平導軌及擋塊、垂直導向板等組成。立柱可固定在水泥地基上(地面固定式)或固定在移動推車上(地面移動式)。臂座隨立柱頭可繞回轉座在0~345度范圍內左右轉動。垂直導向板固定在臂座后部而造成兩條垂直導向槽，平衡臂的垂直移動軸沿其上、下移動。必要時，立柱頭內的一對圓錐滾子軸承可用螺母來調整其間隙。

2、平衡臂:

本部分由吊重臂、大臂、連桿和支撐桿用軸和軸承鉸接成四連桿機構。連桿和支撐桿兩桿鉸接點用一對滾珠軸承支承在臂座的水平導軌上可作水平移動。大臂桿后端用吊環與傳動箱的升降絲桿頭部連接，沿左、右垂直導向槽作垂直升降運動。與大臂后部連接的重錘桿上掛有經調試好的重錘，用以平衡桿系的自重，使吊鉤達到隨遇平衡的目的。

3、傳動箱:

電動機經一對齒輪帶動蝸桿，蝸輪與螺母構成一體，當螺母旋轉時即可帶動絲桿上、下移動，由此而使平衡吊獲得機械的垂直升降運動。

平衡吊的規格型號:

PJ010平衡吊(吊重100kg，工作直徑5m，起吊高度2m，電機功率0.75kw，地腳螺釘φ20*L400)

PJ020平衡吊(吊重200kg，工作直徑5m，起吊高度2m，電機功率1.5kw，地腳螺釘φ24*L450)

PJ030平衡吊(吊重300kg，工作直徑5m，起吊高度2m，電機功率2.2kw，地腳螺釘φ24*L450)

PJ040平衡吊(吊重400kg，工作直徑5m，起吊高度2m，電機功率2.2kw，地腳螺釘φ24*L450)

PJ050平衡吊(吊重500kg，工作直徑6.4m，起吊高度2.5m，電機功率3kw，地腳螺釘φ24*L450)

PJ060平衡吊(吊重600kg，工作直徑6.4m，起吊高度2.5m，電機功率3kw，地腳螺釘φ24*L450)

PJ080平衡吊(吊重800kg，工作直徑6.4m，起吊高度2.5m，電機功率3kw，地腳螺釘φ24*L450)

PJ系列平衡吊安裝注意事項

整機裝好后，將機身固定在混凝土基礎上。初步調好水平導軌，按線號(顏色)接好控制線路，進行點動升降，查看吊物的升降與按鈕標牌是否相符，同時應認真檢驗行程開關的運作情況。

千萬注意上、下兩個工作行程開關的工作情況。必須是:絲桿上升時，上端工作行程開關應能切斷電源，而絲桿下降時，下端的工作行程開關應能切斷電源，切記不要將控制線路接反，否則將造成撞車事故。具體情況看工作原理及說明手冊。
