立柱懸臂吊雖然使用方便，體積小，但也是一種具有各種臟器的工業設備。有些企業在購回后不知道如何安裝，今天將為您提供立柱懸臂吊的安裝方法。

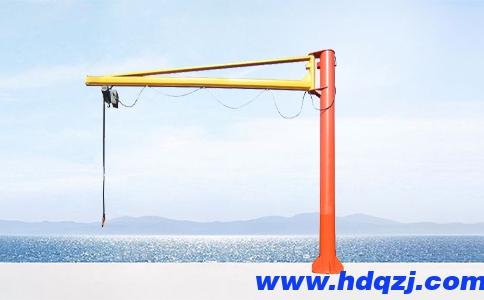

　一、什么是立柱懸臂吊

　　1.外形美觀，靈活可靠，可廣泛應用于車間加工，裝配生產線，倉庫，維修部，實驗室等場合，起重材料和一定范圍內的運輸，使您的工作更加便捷更快捷高效。

　　2、環境條件為：

　　電源為三相交流電;

　　額定頻率為50Hz;

　　額定電壓為380V，允許電壓波動的上限為額定電壓的+10%，下限為額定電壓的-10%。

　　安裝現場不超過海拔2000米。

　　工作環境溫度-25°C~ + 40°C

　　不得用懸臂吊吊運有毒、易燃、易爆的熔融金屬材料。

　　3、結構組成

　　1.柱懸臂起重機主要部件如下：

　　a、旋臂

　　b、立柱部分包含上下支撐板，軸承和立軸

　　c、電氣元件，包括主開關，扁平電纜等

　　d、額定起重量標識。

　　e、環鏈電動葫蘆。

二、立柱式懸臂吊的安裝方法

　　立柱懸臂吊安裝前，應根據包裝芯的缺失或丟失情況，對產品和技術文件進行糾正或修復。旋轉臂橫梁的彎曲變形、扭轉變形、軸生銹、運輸過程中的碰撞應分別進行矯正或修復。

　　1. 懸臂吊立柱安裝

　　柱安裝應使柱和地面垂直，地腳螺栓緊固牢固，無松動現象。底板與基礎配合良好。如果配備電動葫蘆，基礎應為預埋電纜和接地裝置，預埋電纜應從地基中心引出，接地電阻不大于4歐姆。在柱式懸臂懸掛的情況下，螺桿和水泥柱的下端(帶旋轉筒)部分應連接良好。

　　如果使用化學螺栓，則首先用化學螺栓將大底板固定在地面上。請注意，大底板應保持水平?；瘜W螺栓完全凝固后，柱垂直于大底板并連接到大底板。

　　2. 旋臂梁安裝

　　請按以下順序安裝旋轉臂梁。

　　1)s先水平提升梁。

　　2)將旋轉裝置與旋轉臂梁連接之后安裝減速器。

　　3)在旋轉臂的橫梁軌道上安裝電動葫蘆和步行車。

　　4)在橫梁頂部安裝一個C形導軌。在C形軌道上有一個自走式滑動小車，它應與電動環鏈葫蘆上的電控箱位于同一側。

　　5)用適當長度的電源線將所有電器連接安裝在橫梁上然后c型軌道車和電纜分別用綁線捆扎固定。

　　以上步驟完成后，即可對旋轉臂梁進行整體吊裝。
