起重機車輪與起重機道軌的知識

時間：2018-08-29來源：起重機廠家車輪瀏覽次數：2189

起重機車輪與起重機道軌的知識，起重機車輪與起重機軌道是門式、橋式起重機運行機構的一個組成部件。本文主要介紹起重機車輪分類、起重機車輪型式、起重機車輪尺寸、起重機車輪型號表示方法，起重機道軌型號、起重機道軌規格、起重機道軌尺寸。

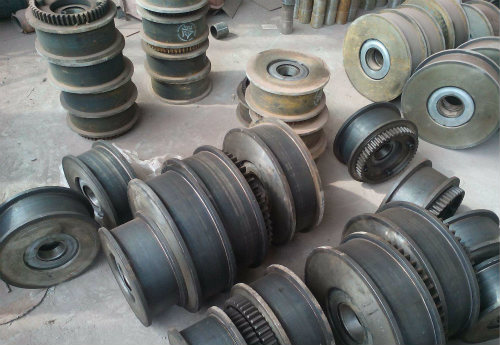

起重機車輪
1、起重機車輪分類：車輪分為雙輪緣車輪(代號SL)。輪緣高25mm～30mm。在橋門式起重機的行走機構中使用比較廣泛。單輪緣車輪(代號DL)，輪緣高為20mm～25mm，多用于直徑小于500mm的起重機小車行走輪。安裝是輪緣一端布置在軌道外側。無輪緣車輪(代號WL)的使用是為了防止軌道輪緣和軌道摩擦產生的啃軌，但容易脫軌，使用受到限制。

2、起重機車輪尺寸表
起重機車輪的基本尺寸（JB/T 6392-2008）
基本尺寸
D D1 B B1
100 130 80~100 95~100
125 140 80~100 95~100
160 190 90~100 95~100
200 230 95~100 95~100
250 280 95~140 95~140
315 350 95~210 95~210
400 440 105~210 105~210
500 540 105~210 105~210
630 680 120~210 120~210
710 760 140~210 140~210
800 850 140~210 140~210
900 950 145~220 140~220
1000 1060 145~220 140~220
(1250) 1310 145~220 140~220
注：本表中的基本起重機車輪參數宜優先使用

3、 車輪型號表示方法：
直徑D=710mm，輪寬B=155mm的雙輪緣車輪，標記為：車輪SL-710×155 ；
直徑D=315mm，輪寬B=110mm的單輪緣車輪，標記為：車輪DL-315×110；
直徑D=630mm，輪寬B=145mm的無輪緣車輪，標記為：車輪WL-630×145；

4、起重機車輪踏面：車輪的踏面形狀有圓柱形、圓錐形和鼓形。圓柱形多用于從動輪，也可用于驅動輪。圓錐形車輪多作起重機大車驅動輪，常用錐度1：10，安裝時應將車輪直徑大的一端安裝在跨度內側，使得運行平穩，自動走直效果好。鼓形車輪踏面為圓弧形，主要用于電動葫蘆懸掛小車和圓形軌道起重機。車輪的大小主要根據輪壓決定，輪壓增大，直徑也變大。但直徑不能過大，因此常用增加車輪數目的辦法來解決輪壓問題。當車輪數目超過四個時，須采用鉸接均衡車架。

5、車輪、軌道、輪壓關系表

車輪直徑mm

250

350

400

500

600

700

800

900

軌道型號

P11

P24

P38

QU70/P43

QU70

QU70

QU70

QU80

最大輪壓 t

3.3

8.8

16

26

32

39

44

50

6、起重機車輪材料與熱處理 軋制車輪材料，應不低于GB/T699中規定的60鋼。鍛造車輪材料，踏面直徑不大于400mm的車輪，應不低于GB/T699中規定的45鋼；直徑大于400mm的車輪應不低于55鋼。鑄造車輪材料，應不低于GB/T11352中規定的ZG340-640鋼。 熱處理后，應符合下表的硬度要求。
表18 車輪熱處理要求

車輪踏面直徑

踏面和輪緣內側面硬度HB

淬硬層260HB處深度

≤400

300~380

≥15

＞400

300~380

≥20

7、起重機車輪的檢驗及報廢
1、起重機車輪應經常進行下列項目的檢驗：
1.1 圓柱形踏面的兩主動輪，車輪直徑在250~500mm范圍內，當兩輪直徑偏差大于0.125~0.25mm時；車輪直徑在500~900mm范圍內，當兩輪直徑偏差大于0.25~0.45mm時應修理。
1.2 圓柱形踏面的兩被動輪。車輪直徑在250~500mm范圍內，當兩輪直徑偏差大于0.6~0.76mm時；車輪直徑在500~900mm范圍內，當兩輪直徑偏差大于0.76~1.10mm時應修理。
1.3圓錐形踏面兩主動輪直徑偏差大于名義直徑的1/1000時應重新加工修理。
1.4 踏面剝離面積大于50px2，深度大于3mm時，應重新加工修理。
1.5 輪緣斷裂破損或其他缺陷的面積不應超過3 cm2，深度不得超過壁厚的30%，且同一加工面上的缺陷不應超過三處。
1.6 車輪裝配后基準斷面的擺幅不得大于0.1mm，徑向跳動應在車輪直徑的公差范圍內。裝配好的車輪組，用于轉動應靈活、無阻滯。
2、單梁起重機車輪的報廢 ：
2.1輪緣輪輻等出現裂紋，應報廢。
2.2輪緣厚度磨損量達原厚度的50％應報廢。
2.3踏面磨損均勻，踏面厚度磨損量達原厚度的15％應報廢；
2.4車輪踏面因疲勞出現剝落時應報廢；
2.5車輪輪緣厚度彎曲變形量達原厚度的20％應報廢；
2.6 踏面出現麻點，當車輪直徑小于500mm，麻點直徑大于1mm；或車輪直徑大于500mm，麻點直徑大于1.5mm，且深度大于3mm，數量多于5處時應報廢。

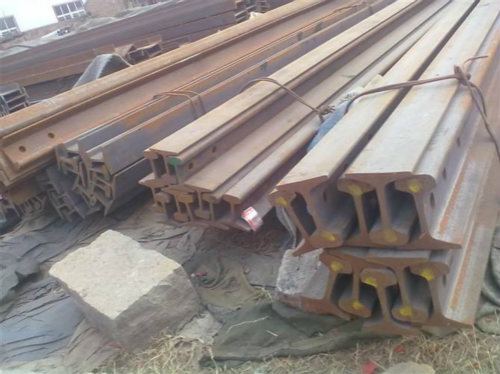

起重機道軌
1、起重機道軌
2、中小型起重機小車常采用輕型鐵路鋼軌（GB/T11264-1989）。
其尺寸規格如下圖： 表19 輕軌尺寸規格

項目軌型

kg/m

截面尺寸

截面面積

A/cm2

理論質量

W(kg/m)

截面特性參數



軌高

底寬

頭寬

頭高

腰高

底高

腰厚

重心位置

慣性矩

截面系數

回轉半徑



A

B

C

D

E

F

t



C

/em

e

/em

I/cm4

z

/cm3

i

/em



mm



9

63.50

63.50

32.10

17.48

25.72

10.30

5.90

11.39

8.94

3.09

3.26

62.41

19.10

2.33



12

69.85

69.85

38.10

19.85

37.70

12.30

7.54

15.54

12.20

3.40

3.59

98.82

27.60

2.51



15

79.37

79.37

42.86

22.22

43.65

13.50

8.33

19.33

15.20

3.89

4.05

156.10

38.60

2.83



22

93.66

93.66

50.80

26.99

50.00

16.67

10.72

28.39

22.30

4.52

4.85

339.00

69.60

3.45



30

107.95

107.95

60.33

30.95

57.55

19.45

12.30

38.32

30.10

5.21

5.59

606.00

108.00

3.98


注：1、理論質量按密度為7.85g/cm3計算。 　　
2、長度尺寸系列：5.Om、5.5m、6.0m、6.5m、7.Om、7.5m、8.Om、8.5m、9m、9.5m、lO.Om。

大型起重機機械常采用的起重機鋼軌（YB/T5055-1993）
圖24 起重機鋼軌表20 起重機鋼軌尺寸規格

鋼軌標號



理論重量/kg·m-1

尺寸/mm

b

b1

b2

s

h

h1

h2

R

R1

R2

r

r1

r2

QU70

52.8

70

76.5

120

28

120

32.5

24

400

23

38

6

6

1.5

QU80

63.69

80

87

130

32

130

35

26

400

26

44

8

6

1.5

QU100

88.96

100

108

150

38

150

40

30

450

30

50

8

8

2

QU120

118.1

120

129

170

44

170

45

35

500

34

56

8

8

2

3、起重機軌道的安全技術檢驗
1、中小型起重機小車常采用輕型鐵路鋼軌，大型起重機常采用起重機鋼軌。
2、檢查鋼軌，螺栓，夾頭有無裂紋、松脫和腐蝕。如有，應及時調整更換。
3、鋼軌頂面若有小的疤痕或損傷，可用點焊補平，在用砂輪打光。軌頂面和側面磨損超過3mm。
4、魚尾板連接螺栓的數量應符合要求。
5、電動葫蘆道軌的直線度±3，軌頂標高不超過10mm。
