BZD/BZDY/BZDM隔爆型電動機BZD單速防爆電機
時間：2024-01-19來源：防爆電機廠家瀏覽次數：1
防爆電機介紹
BZDⅠ、BZDYⅠ、BZDYⅡ、BZDMⅠ隔爆型錐形轉子三相異步電動機為隔爆型(Exd Ⅱ CT4Gb)、錐形轉子電動機(以下簡稱電動機)，外殼防護等級為IP44/54，接線盒防護等級為IP54，冷卻方式為IC0041。本電動機符合GB3836.1-2010、GB3836.2-2010《爆炸性環境用防爆電氣設備隔爆型電氣設備“d”》的規定，制成隔爆型。防爆標志為EXd Ⅱ CT4Gb，適用工廠有ⅡA~ⅡC級，引燃溫度組別T1~T4組的可燃性體或蒸汽與空氣形成的爆炸性混合物的場所，作為起重機械電力傳動用。
防爆電機說明
產品名稱：隔爆型錐形轉子三相異步電動機
別名別稱：防爆電機/防爆馬達
型號規格：BZD/BZDY/BZDM
所屬類別：錐形轉子
產品產地：河南新鄉
非標定制：承接非標定制
動力形式：三相交流380V-50Hz
是否現貨：部分現貨
生產周期：15~20天
包裝形式：無
供貨范圍：全國
送達方式：自提/代辦貨運
是否安裝：安裝另計
售后方式：一年保修

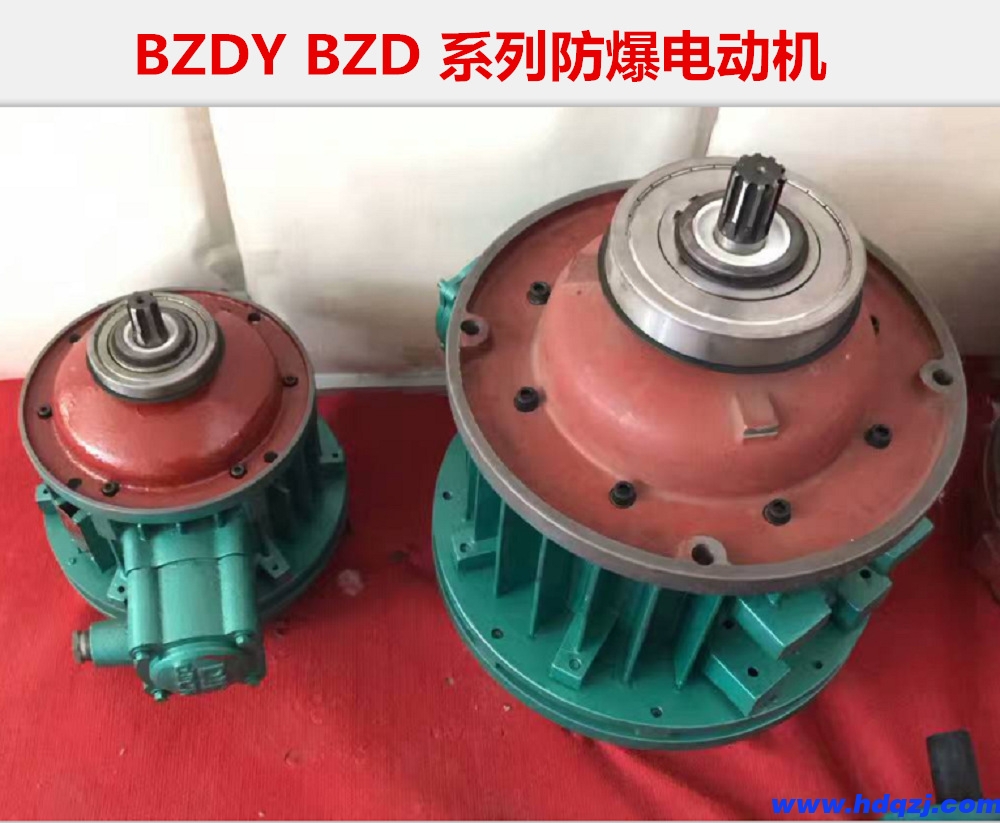

防爆電機圖片
防爆電機參數

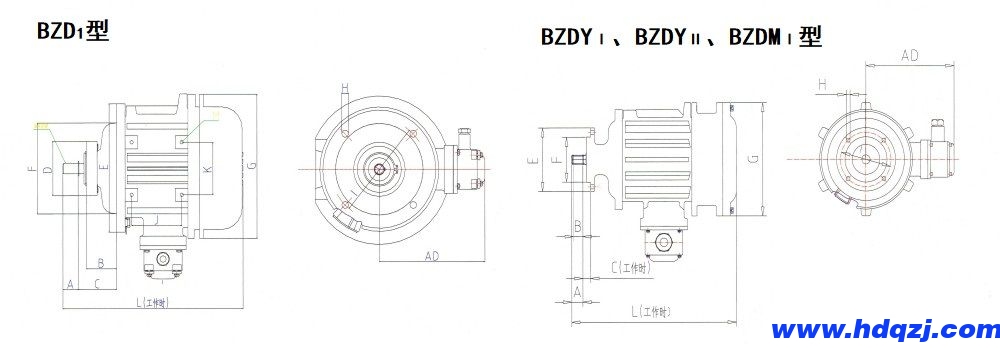

BZDⅠ、BZDYⅠ、BZDYⅡ、BZDMⅠ隔爆型錐形轉子三相異步電動機外形尺寸圖
BZDⅠ、BZDYⅠ、BZDYⅡ、BZDMⅠ隔爆型錐形轉子三相異步電動機外形尺寸表
| 尺寸代號 | ||||||||||||||||
| 型號 | 功率（Kw） | 軸伸花鍵 | A | B | C | D | E | F | G | H | 1 | J | K | L | M | AD |
| BZDY112-4 | 0.4 | 4D-15d9x12x4c11 | 25 | 22 | 15 | Φ110 | Φ75 | Φ153 | Φ7 | Φ90 | 312 | 140 | ||||
| BZDM112-4 | ||||||||||||||||
| BZD121-4 | 0.8 | 6D-20d9x16x4c11 | 24 | 61 | 71 | Φ110 | Φ220 | Φ177 | Φ276 | Φ9 | Φ194 | 120 | 120 | 385 | M10 | 228 |
| BZDY121-4 | 28 | 24 | 20 | Φ140 | Φ100 | Φ250 | Φ9 | Φ120 | 396 | |||||||
| BZDYⅡ21-4 | 6D-25d9x22x6c11 | 34 | 30 | 14 | Φ110 | Φ220 | Φ180 | Φ250 | Φ11 | Φ200 | ||||||
| BZDM121-4 | 6D-20d9x16x4c11 | 28 | 24 | 20 | Φ140 | Φ100 | Φ250 Φ276 | Φ9 | Φ120 | |||||||
| BZD122-4 | 1.5 | 6D-20d9x16x4c11 | 24 | 61 | 71 | Φ235 | Φ177 | Φ13.5 | Φ205 | 120 | 120 | 385 | ||||
| BZDYⅡ22-4 | 6D-25d9x22x6c11 | 34 | 30 | 14 | Φ220 | Φ180 | Φ250 | Φ11 | Φ200 | 396 | ||||||
| BZDM122-4 | 34 | 30 | 14 | Φ140 | Φ100 | Φ250 | Φ11 | Φ120 | ||||||||
| BZDM123-4 | 2.2 | 6D-25d9x22x6c11 | 34 | 30 | 14 | Φ140 | Φ100 | Φ250 | Φ11 | Φ120 | ||||||
| BZD131-4 | 3.0 | 6D-28d9x23x6c11 | 30 | 81 | 107 | Φ120 | Φ290 | Φ220 | Φ334 | Φ13.5 | Φ260 | 120 | 120 | 461 | 260 | |
| BZDY131-4 | 50 | 44 | 6.5 | Φ248 | Φ180 | Φ334 | Φ15 | Φ215 | 485.5 | |||||||
| BZD132-4 | 4.5 | 6D-28d9x23x6c11 | 30 | 77 | 98 | Φ120 | Φ320 | Φ223 | Φ334 | Φ13.5 | Φ286 | 473 | ||||
| BZDY132-4 | 50 | 44 | 6.5 | Φ248 | Φ180 | Φ334 | Φ15 | Φ215 | 485.5 | |||||||
| BZD141-4 | 7.5 | 10D-35d9x28x4c11 | 35 | 97 | 120 | Φ160 | Φ380 | Φ260 | Φ402 | Φ17.5 | Φ340 | 565 | 268 | |||
| BZD151-4 | 13 | 10D-40d9x32x5c11 | 38 | 137 | 172 | Φ200 | Φ455 | Φ300 | Φ480 | Φ17.5 | Φ415 | 655 | 305 | |||
| BZD152-4 | 18.5 | 10D-45d9x36x5c11 | 55 | 157 | 187 | Φ200 | Φ455 | Φ300 | Φ480 | Φ17.5 | Φ415 | 722 | ||||
| Φ530 | Φ450 | Φ490 | ||||||||||||||
BZDⅠ、BZDYⅠ、BZDYⅡ、BZDMⅠ隔爆型錐形轉子三相異步電動機主要技術參數表
| 型號 | 功率 kW | 工作 電壓 | 額定 轉速 r/min | 額定 電流 A | 起動 電流 A | 功率 因數 COSΦ | 效率 % | 堵轉 轉矩 ／額定 轉矩 | 最大 轉矩 ／額定 轉矩 | 轉動 慣量 Kg/㎡ | 額定電 壓下軸 向磁拉 力（N） | 彈簧工 作壓力 (N) | 制動力 矩Nm | 接法 |
| BZDY112-4 | 0.4 | 380V ±5% | 1380 | 1.26 | 7 | 0.72 | 67 | 2.0 | 2.0 | 0.016 | 147 | 110.74 | 4.41 | Y |
| BZDM112-4 | ||||||||||||||
| BZD121-4 | 0.8 | 1380 | 2.40 | 13 | 0.72 | 70 | 2.5 | 2.5 | 0.036 | 235.2 | 152.9 | 8.34 | Y | |
| BZDY121-4 | ||||||||||||||
| BZDYⅡ21-4 | ||||||||||||||
| BZDM121-4 | ||||||||||||||
| BZD122-4 | 1.5 | 1380 | 4.20 | 24 | 0.74 | 73 | 2.5 | 2.5 | 0.045 | 352.8 | 273.4 | 16.6 | Y | |
| BZDYⅡ22-4 | ||||||||||||||
| BZDM122-4 | ||||||||||||||
| BZDM123-4 | 2.2 | 6 | 30 | 0.75 | 75 | 2.6 | 2.6 | 0.050 | 510.6 | 290.5 | 27.44 | Y | ||
| BZD131-4 | 3.0 | 7.50 | 45 | 0.77 | 79 | 2.7 | 2.7 | 0.130 | 725.2 | 460.6 | 34.32 | Y | ||
| BZDY131-4 | ||||||||||||||
| BZD132-4 | 4.5 | 10.82 | 65 | 0.80 | 79 | 2.7 | 2.7 | 0.160 | 960 | 676.2 | 49.03 | Y | ||
| BZDY132-4 | ||||||||||||||
| BZD141-4 | 7.5 | 1380 | 17.80 | 110 | 0.80 | 80 | 3.0 | 3.0 | 0.390 | 1449 | 882 | 83.30 | Y | |
| BZD151-4 | 13 | 51.44 | 180 | 0.82 | 81 | 3.0 | 3.0 | 1.100 | 1940 | 1033.9 | 147.10 | Y | ||
| BZD152-4 | 18.5 | 72.36 | 229 | 0.82 | 82 | 3.0 | 3.0 | 1.151 | 1999 | 1479.8 | 245.25 | Y |
防爆電機廠家
防爆電機廠家提供BZD/BZDY/BZDM隔爆型錐形轉子三相異步電動機設計制造（定制）和電機配件批發零售、安裝修理維修等服務，更多國標/非標/專用起重電機廠家品牌、技術參數、安裝尺寸圖紙、價格請咨詢客服。
-
