H型鋼介紹

       熱軋H型鋼又稱H鋼，分為HN窄翼緣、HM中翼緣、HW寬翼緣H型鋼，它在鋼結構工程中應用非常廣泛，在起重機械領域常用于單雙梁橋式起重機（吊機、天車、行吊、行車）的大車運行軌道承重使用，因此還有承重H型鋼梁的叫法，隨著近年來歐式新型起重機、輕量化起重機的興起，H鋼還常被用于葫蘆式單雙梁起重機的主梁結構使用。并可根據用戶要求進行除銹、表面處理、涂裝、形狀制作、焊接切割、折彎等加工處理。

H型鋼說明

• 產品名稱：H型鋼

• 別名別稱：H鋼

• 所屬類別：鋼型材

• 廠家品牌：多廠家

• 制造標準：GB/T 11263-1998

• 加工定制：可加工

• 是否現貨：部分現貨

• 包裝形式：無包裝

• 供貨范圍：全國

• 送達方式：自提或物流托運

• 是否安裝：安裝另議

• 發貨地區：河南新鄉長垣

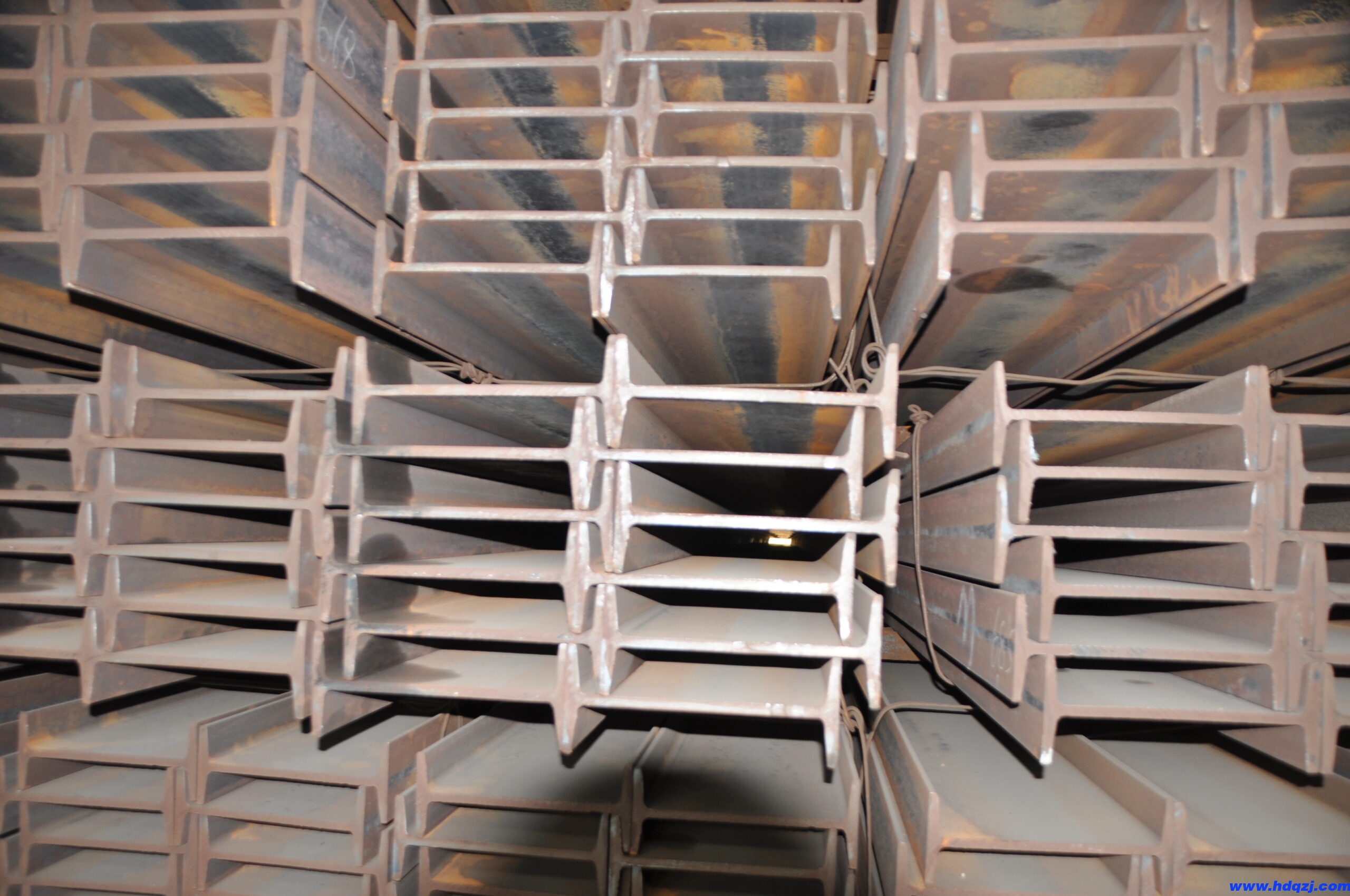

H型鋼圖片

熱軋H鋼，HN窄翼緣H型鋼、HM中翼緣H型鋼、HW寬翼緣H型鋼

熱軋H鋼，HN窄翼緣H型鋼、HM中翼緣H型鋼、HW寬翼緣H型鋼

熱軋H鋼，HN窄翼緣H型鋼、HM中翼緣H型鋼、HW寬翼緣H型鋼

H型鋼參數

熱軋HN窄翼緣型H鋼

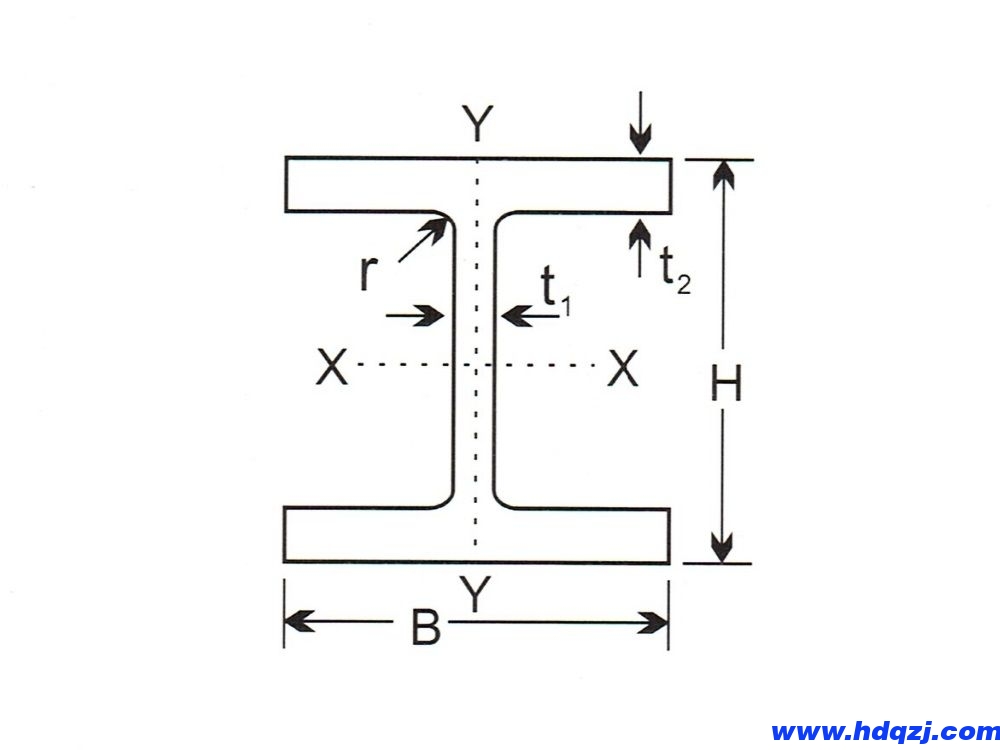

熱軋HN窄翼緣外形尺寸圖
HN型窄翼緣H鋼技術參數表
類別 Item	型號 Size 高度X寬度 (HxW)	截面尺寸Section,mm				截面 面 Section area c㎡	理論 重量 theoretical weight Kg/m	截面特性參數Section data
		HXB	t1	t2	r			慣性矩cm4 inital torque		慣性半徑cm inital radius		截面模數cm3 Section pattern
								Ix	ly	ix	iy	Wx	Wy
HN 窄 翼 緣 H 型 鋼	100×50	100×50	5	7	10	12.16	9.54	192	14.9	3.98	1.11	38.5	5.98
	125×60	125×60	6	8	10	17.01	13.3	417	29.3	4.95	1.31	66.8	9.75
	150×75	150×75	5	7	10	18.16	14.3	679	49.6	6.12	1.65	90.6	13.2
	175×90	175×90	5	8	10	23.21	18.2	1220	97.6	7.26	2.05	140	21.7
	200×100	198×99	4.5	7	13	23.59	18.5	1610	114	8.27	2.20	163	23.0
		200×100	5.5	8	13	27.57	21.7	1880	134	8.25	2.21	188	26.8
	250×125	248×124	5	8	13	32.89	25.8	3560	255	10.4	2.78	287	41.1
		250×125	6	9	13	37.87	29.7	4080	294	10.4	2.79	326	47.0
	300×150	298×149	5.5	8	16	41.55	32.6	6460	443	12.4	3.26	433	59.4
		300×150	6.5	9	16	47.53	37.3	7350	508	12.4	3.27	490	67.7
	350×175	346×174	6	9	16	53.19	41.8	11200	792	14.5	3.86	649	91.0
		350×175	7	11	16	63.66	50.0	13700	985	14.7	3.93	782	113
	400×200	396×199	7	11	16	72.16	56.7	20000	1450	16.7	4.48	1010	145
		400×200	8	13	16	84.12	66	23700	1740	16.8	4.54	1190	174
	450×200	446×199	8	12	20	84.95	66.7	29000	1580	18.5	4.31	1300	159
		450×200	9	14	20	97.41	76.5	33700	1870	18.6	4.38	1500	187
	500×200	496×199	9	14	20	101.3	79.5	41900	1840	20.3	4.27	1690	185
		500×200	10	16	20	114.2	89.6	47800	2140	20.5	4.33	1910	214
		506×201	11	19	20	131.3	103	56500	2580	20.8	4.43	2230	257
	600×200	596×199	10	15	24	121.2	95.1	69300	1980	23.9	4.04	2330	199
		600×200	11	17	24	135.2	106	78200	2280	24.1	4.11	2610	228
		606×201	12	20	24	153.3	120	91000	2720	24.4	4.21	3000	271
	700×300	692×300	13	20	28	211.5	166	172000	9020	28.6	6.53	4980	602
		700×300	13	24	28	235.5	185	201000	10800	29.3	6.78	5760	722
	800×300	792×300	14	22	28	243.4	191	254000	9930	32.3	6.39	6400	662
		800×300	14	26	28	267.4	210	292000	11700	33.0	6.62	7290	782

HW型寬翼緣/HM中翼緣H型鋼

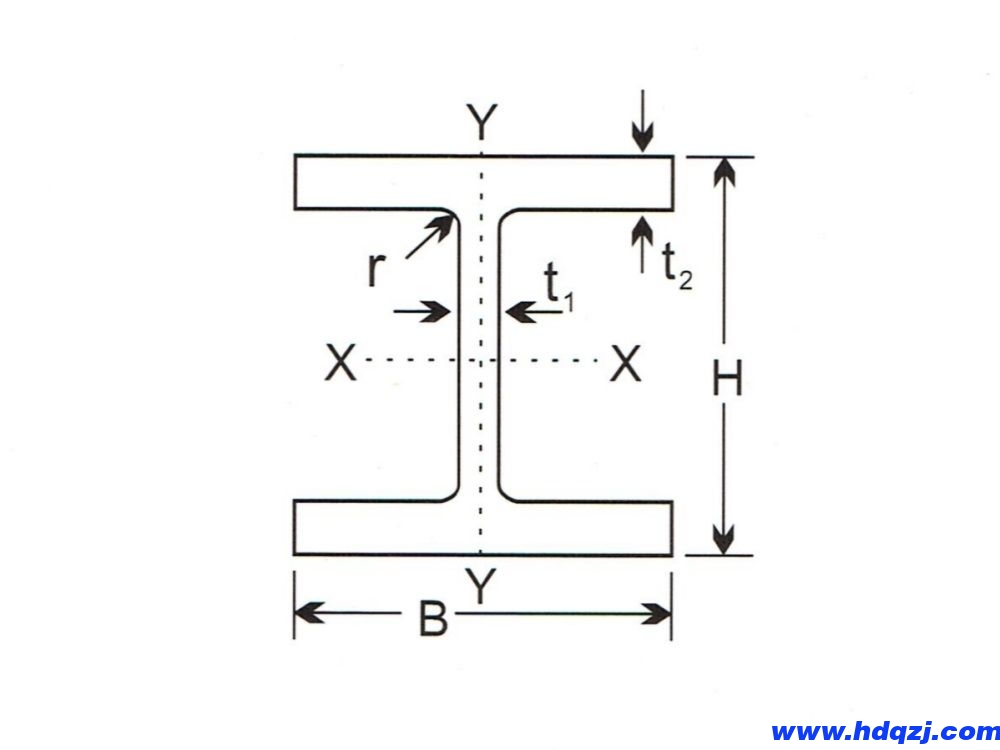

HW型寬翼緣/HM中翼緣H型鋼外形尺寸圖
HW型寬翼緣/HM中翼緣H型鋼技術參數表
類別 Item	型號 Size 高度X寬度 (HxW)	截面尺寸Section,mm				截面 Section area c㎡	理論 重量 theoretical Kg/m	截面特性參數Section data
		HXB	t1	t2	r			慣性矩cm4 inital torque		慣性半徑cm inital radius		截面模數cm3 Section pattern
								Ix	ly	ix	iy	Wx	Wy
HW 寬 翼 緣 H 型 鋼	100×100	100×100	6	8	10	21.90	17.2	383	134	4.18	2.47	76.5	26.7
	125×125	125×125	6.5	9	10	30.31	23.8	847	294	5.29	3.11	136	47.0
	150×150	150×150	7	10	13	40.55	31.9	1660	564	6.39	3.73	221	75.1
	175×175	175×175	7.5	11	13	51.43	40.4	2900	984	7.50	4.37	331	112
	200×200	200×200	8	12	16	64.28	50.5	4770	1600	8.61	4.99	477	160
		200×204	12	12	16	72.28	56.7	5030	1700	8.35	4.85	503	167
	250×250	250×250	9	14	16	92.18	72.4	10800	3650	10.8	6.29	867	292
		250×255	14	14	16	104.7	82.2	11500	3880	10.5	6.09	919	304
	300×300	294×302	12	12	20	108.3	85.0	17000	5520	12.5	7.14	1160	365
		300×300	10	15	20	120.4	94.5	20500	6760	13.1	7.49	1370	450
		300×305	15	15	20	135.4	106	21600	7100	12.6	7.24	1440	466
	350×350	344×348	10	16	20	146.0	115	33300	11200	15.1	8.78	1940	646
		350×350	12	19	20	173.9	137	40300	13600	15.2	8.84	2300	776
	400×400	400×400	13	21	24	219.5	172	66900	22400	17.5	10.1	3340	1120
		400×408	21	21	24	251.5	197	71100	23800	16.8	9.73	3460	1170
HM 中 翼 緣 H 型 鋼	150×100	148×100	6	9	13	27.25	21.4	1040	151	6.17	2.35	140	30.2
	200×150	194×150	6	9	16	39.76	31.2	2740	508	8.30	3.75	283	67.7
	250×175	244×175	7	11	16	56.24	44.1	6120	985	10.4	4.18	502	113
	300×200	294×200	8	12	20	73.03	57.3	11400	1600	12.5	4.69	779	160
	350×250	340×250	9	14	20	101.5	79.7	21700	3650	14.6	6.00	1280	292
	400×300	390×300	10	16	24	136.7	107	38900	7210	16.9	7.26	2000	481
	450×300	440×300	11	18	24	157.4	124	56100	8110	18.9	7.18	2550	541
	500×300	482×300	11	15	28	146.4	115	60800	6770	20.4	6.80	2520	451
		488×300	11	18	28	164.4	129	71400	8120	20.8	7.03	2930	541
	600×300	582×300	12	17	28	174.5	137	103000	7670	24.3	6.63	3530	511
		588×300	12	20	28	192.5	151	118000	9020	24.8	6.85	4020	601
		594×302	14	23	28	222.4	175	137000	10600	24.9	6.90	4620	701

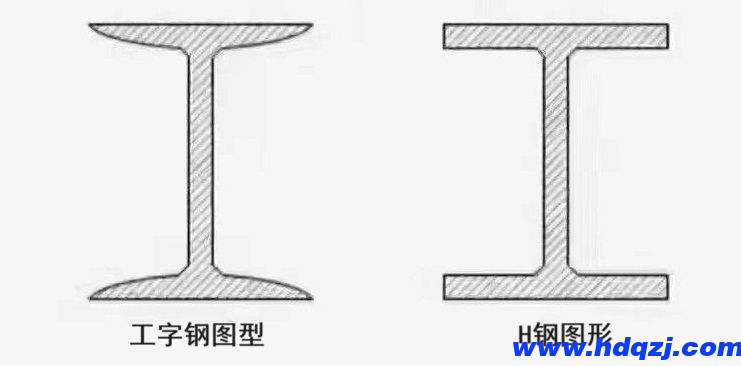

H型鋼和工字鋼的外形對比

H型鋼廠家

熱軋H鋼，HN窄翼緣H型鋼、HM中翼緣H型鋼、HW寬翼緣H型鋼，更多鋼材產品與鋼結構件的產地、廠家品牌、型號規格、產品特性、材質證明、材料化學成分、材料力學性能、理論重量和加工處理工藝以及實時價格等請聯系客服咨詢。
